DSZ系列粉尘加湿机
概述
DSZ系列粉尘加湿机是我公司在吸收、消化国内外同类产品的基础上开发的新型单轴粉尘加湿设备。该设备结构简单、运行稳定、操作简便,具有加湿均匀、处理量大、噪音低等优点,是冶金、电力、矿山、建材等行业除尘系统治理二次扬尘、保护环境的理想配套设备。
结构特点及工作原理
粉尘经过下料卸灰阀进入DSZ系列加湿搅拌机的入料斗内,由卸灰旋转叶轮将灰尘送入机体内的螺旋输送叶片上,经螺旋推入加湿搅拌主筒,在螺旋体均匀的拌料下,水喷淋均匀注入料内,在匀速搅拌的作用下,使粉尘加湿,加湿后的粉尘在多柱螺旋线性的推力作用下,从出料口缓缓送出,卸入机体外的粉尘运送装置。在螺旋体的匀速运转时,振动装置间歇性的工作,使拌料筒周壁等变幅振荡,将加湿后的粘性粉体与金属筒壁脱离,完全送至卸料口排出。

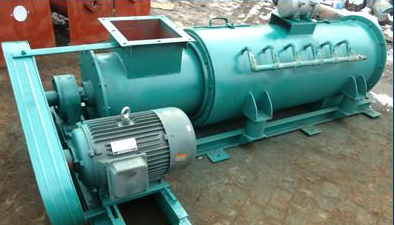

该机由主体、电控柜、主传动、上卸料机、螺旋输料机、多柱式线性搅拌器、振动器、及多管喷淋装置等部分组成。整机体固定在由槽钢焊接制作的机座上,输送拌料主筒体由四组弹性元件支撑,与机座传动装置软性密封连接,主筒顶部固定座上安装振动电机,通过振动装置,使主筒体产生同步幅度振荡。主机减速装置采用皮带缓冲减速传动机构,彻底杜绝闷车,堵转现象,减少停机清理时间,提高工作效率。
DSZ型系列加湿机主要性能参数
型 号 项 目 |
DSZ-50 |
DSZ-60 |
DSZ-80 |
DSZ-100 |
DSZ-120 |
生产能力(m3/h) |
15 |
30 |
60 |
100 |
160 |
加湿方式 |
单轴式搅拌 |
||||
电机功率(kw) |
7.5 |
11 |
18.5 |
37 |
45 |
平均加水量(m3/h) |
2.2~3.7 |
4.5~7.5 |
9~15 |
12~20 |
24~40 |
加湿后平均含水率(%) |
15~25 |
||||
水压范围Mpa |
0.2~0.6 |
||||
适用温度(℃) |
≤300 |
||||
水管接口尺寸 |
Dg25 |
Dg32 |
Dg40 |
Dg40 |
Dg50 |
给料阀电机功率(kw) |
0.75 |
1.1 |
1.5 |
2.2 |
2.2 |
振动电机功率(kw) |
0.75 |
0.75 |
2.2 |
2.2 |
3.7 |
注:我公司还可根据用户的要求,定制特殊规格的粉尘加湿机。
